差壓變送器
差壓變送器用途
差壓變送器可以將微小差壓轉換成4～20mA.DC信號，它采用專門設計的放大線路板和特殊的溫度補償工藝，性能穩定可靠。它是用于爐膛燃燒室微壓、一次和二次風量及氣流損耗檢測的理想產品。
通用技術性能和參數
輸出信號：4～20MA.DC二線制（模擬）
二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
供電電源：12～45V.DC(詳見負載特性圖)

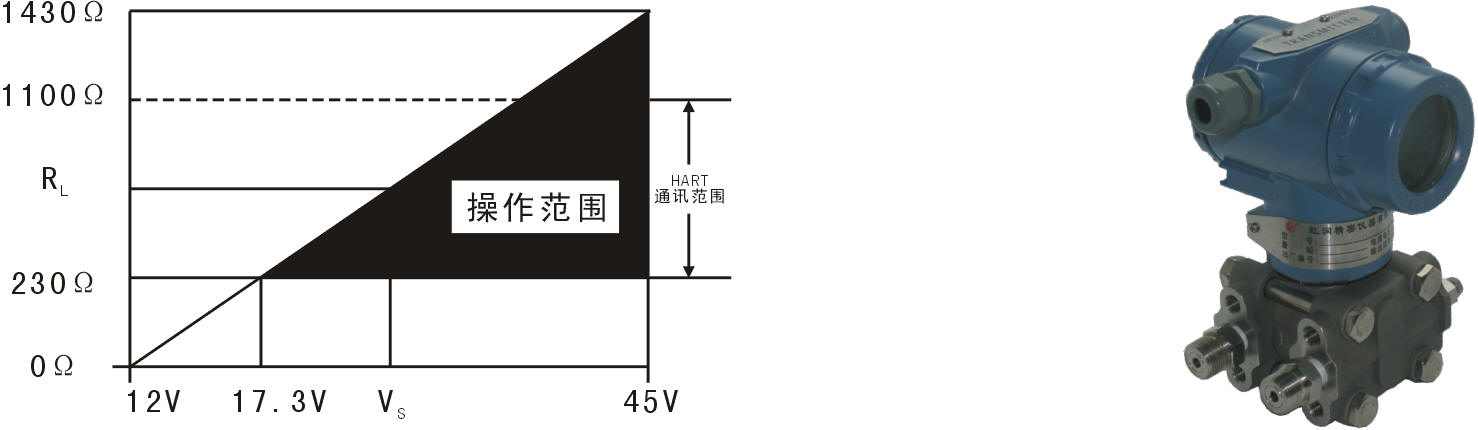

負載特性：
量 程 比：10：1或100比1
電源影響：<0.005%輸出量程/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.1%，±0.2% （標配精度為±0.2%，若選擇其他精度請在訂貨選型時注明。）
阻 尼：通?？稍?.1至16秒之間任意可調。
啟動時間：<2秒，不需預熱
差壓變送器工作環境：環境溫度 -29～93℃（模擬放大器）
-29～75℃（數字/智能放大器）
-29～65℃（帶顯示表頭）
環境濕度 0～95%
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響：零位誤差：±0.5%zui大量程限值，對于4MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%zui大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表(%)：液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
重 量：3.9Kg（不包括附件）

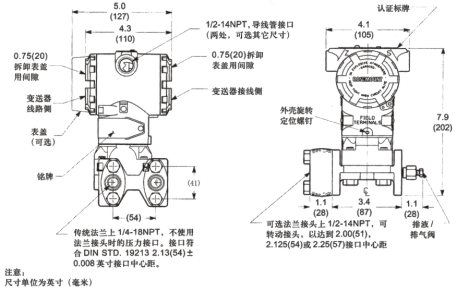

典型差壓變送器外形尺寸
安裝形式
變送器的安裝方式有三類：一是借助于多種結構的安裝支架（圖A～C ），獨立安裝于測量對象之外，適用于DP、HP、DR、DP
、GP和AP型；
A.板裝彎支架.訂貨代號B2 B.管裝彎支架.訂貨代號B1 C.管裝平支架.訂貨代號B3
引壓連接方式
|
引壓形式
|
壓力容室螺孔引入
|
橢圓接頭螺孔引入
|
一體化安裝平衡閥引入
|
|
特征
|
引壓管直接與壓力容室的螺孔
NPT  聯接 |
引壓管通過橢圓接頭上的螺孔
NPT  與壓力容室聯接 |
引壓管通過與其焊接的球形接
頭，與平衡閥及壓力容室聯接 |
|
圖例
|
 |
 |
 |
|
適用范圍
|
壓力變送器
|
壓力變送器或差壓變送器
|
差壓變送器
|
|
選件類型
|
代號
|
名 稱
|
示 意 圖
|
說 明
|
|
引壓附件
|
不注
|
橢圓接頭
|
_____
|
引壓孔為橢圓接頭內螺紋NPT
|
|
C1
|
NPT
外螺紋接頭 |
 |
一端與橢圓接頭內螺紋孔相連，另一端與引壓管φ13相焊接。
|
|
|
C2
|
M20×1.5
丁字接頭 |
 |
一端壓緊在變送器的壓力容室或三閥組上，另一端與引壓管φ13相焊接。
|
|
|
C3
|
NPT
外螺紋接頭 |
 |
一端擰入變送器壓力容室的內螺紋孔內，另一端與引壓管φ13相焊接。
|
|
|
接觸介質O形環
|
不注
|
氟橡膠
|
 |
在濃酸、強氧化酸、有機溶液中較
穩定，不能用于氨類介質。 |
|
W2
|
丁腈橡膠
|
具有良好的耐油性和耐寒性。
|
||
|
W3
|
乙烯-丙烯
橡膠 |
有良好的耐臭氧性。耐氣候性，不宜用于汽油或變壓器油中。
|
||
|
W4
|
氯丁橡膠
|
抗臭氧和耐油性好，耐中強酸和氨類物質。
|
||
|
輸入/輸出
特 性 |
不注
|
正向特性
|
 |
輸出電流與輸入壓力成正比。
|
|
V1
|
反向特性
|
1.對DP、HP或DR用戶可先通過正向特性調準量程，再采用負遷移將無壓力輸入時的電流調為20mA，然后把被測壓力接到低壓側即可實現。
2.對GP須通過制造廠專門裝配和調試來實現。 |
||
|
防 爆
|
I
|
本安型
|
____
|
防爆標志ExiaⅡCT5
|
|
表面處理
|
K1
|
脫脂處理
|
____
|
脫脂后干燥處理
|
|
K2
|
用惰性液灌充元件，并經脫脂處理。
|
